无线潜望镜Q5

产品简介

产品组件

功能特点

技术参数

产品简介

Q5超远距管道潜望镜，是一款影像快速检测仪，该产品采用一体化设计，包括高清数字摄像系统、特殊照明系统、激光测距、无线数据传输系统、平板控制器、碳纤维伸缩杆和视频处理专用软件。该产品具有测量距离远、高可靠性、功能完善、操作方便等特点。 产品已广泛应用于市政排水管道快速视频勘察，隧道涵洞内部空间状况视频检测，大型容器罐体内部视频检查，槽罐车内部视频检测等；

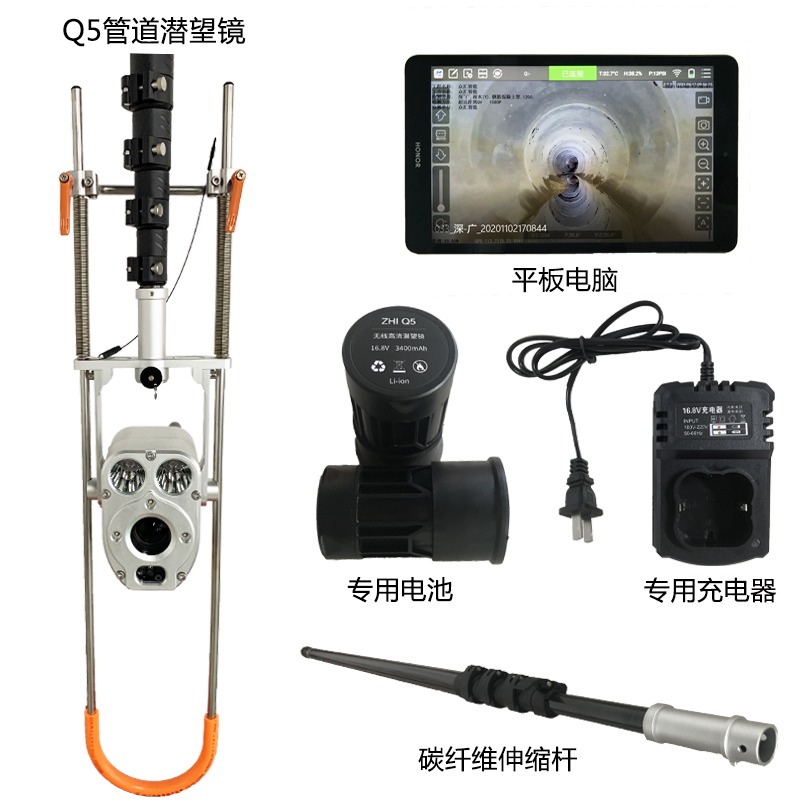

产品组件

功能特点

    1.  工业级高清摄像机，光学变焦30倍，数字变焦10倍。优化的图像处理算法，管道图像更清晰；
    2.  照明、摄像机、压力传感器、距离传感器、供电等一体化设计（专利技术），无外接线缆接头，极大提升产品的可靠性和使用寿命，使复杂工况下设备故障率降至最低；
    3.  依据矿井机电设备防水防尘防爆设计标准规范，危险工况下使用更安全；
    4.  镜头采用独家防护设计技术，解决镜头起雾的这一行业技术难题；；
    5.  针对管道环境的无线通信技术，采用大功率无线通讯模组，管道无线传输可靠稳定；
    6.  特殊的视频编码处理技术，视频无线传输流畅不卡顿，信号传输做到行业最低延时，实时显示管道状况；
    7.  摄像头电动仰俯（仰俯角150度），镜头可垂直，下井时可检查竖井；
    8.  军工照明系统，智能光源调节，强大的透雾功能，满足地下黑暗管道箱涵拍照录像照明需要，让摄像机效能达到最佳状态；
    9.  简易标准高能量密度锂电池供电系统（专利技术）、智能电源管理系统，保证设备更长工作时间（6-10小时）；
    10.  标准化PAD控制器携带方便、友好的APP人机界面，开箱1分钟能进入检测状态，提高管道检测工作效率；
    11.  降低工人劳动强度，整机重量6.5公斤，工作重量小于4.5公斤；

技术参数

序号 产品名称 详细技术参数 实物
1 一体化无线摄像系统

适用管径：DN120mm—DN2000mm；
200万像素高清图像传感器，视频分辨率1280x720；
光学30倍变倍变焦，数字10倍变倍；
机头电动仰俯，微步和连续可调，仰俯角度150度；
四颗高亮度LED复合光源，20W；
内置激光测距，有效测量范围0.1M--100M；
内置温湿度传感器，压力传感器 ，距离传感器、陀螺仪，GPS，2.4G\5.8G WiFi模块；
高性能锂电池，工作时间6-10小时（依据使用工况及环境温度）
无线传输方式802.11b/g/n
壳体材质：航空铝合金；
防护等级：IP68；
重量：3.2KG
工作温度：-20℃-60℃

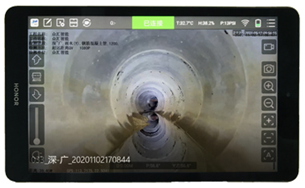

2 控制器

手持安卓显示器，连续工作8-10小时；
内置视频处理APP
录像抓拍功能，格式MP4，图片格式JPG；
内存4G +60G 最大可扩展128G；
工作温度：-10℃-50℃
重量：约345G
防护：IP67
3 伸缩杆

碳纤维材质；
伸展长度5米；
 收起长度1.3米；
节数5结；
插销连接方式；
重量：约1000G；
4 锂电池

潜望镜专用锂电池；
容量16.8V 3400mA，搭配16.8V1A充电器；
工作温度：-10℃-50℃；
重量：约350G；

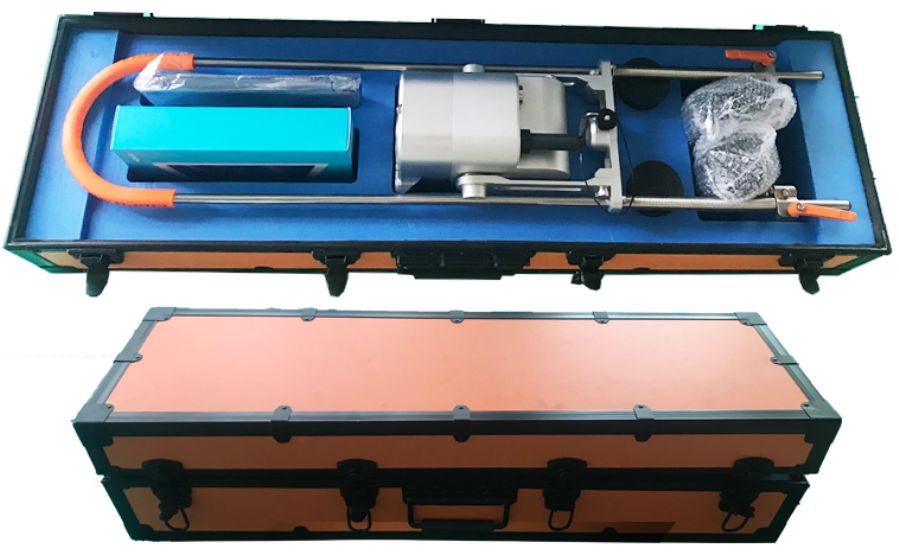

5 专用工具箱

潜望镜专用工具箱；
尺寸：84CM*24CM*20CM
重量：约4.6KG；
